LKS2435214

LK Fördelarshunt VS2

Shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50 W/m² till max 200 m² golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläg...

Läs mer

LKS2435214

LK Fördelarshunt VS2

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Video
  • Relaterade produkter

Artiklar

Artikel Bredd Höjd Djup c/c rör prim./sek. Anslutning prim./sek. Vikt (kg) Förpackning Artikellista
243 52 14 250/275 330 mm 98 mm 88/213 G20 inv / G25 utv 4,6

243 52 14

Bredd 250/275
Höjd 330 mm
Djup 98 mm
c/c rör prim./sek. 88/213
Anslutning prim./sek. G20 inv / G25 utv
Vikt (kg) 4,6
Förpackning
Artikellista

Detaljerad information

Beskrivning

Shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50 W/m² till max 200 m² golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Medlevererade tilloppsrör möjliggör vänster- och högermontage mot LK Värmekretsfördelare RF.

Shuntgruppen levereras komplett fabriksmonterad.

LK Fördelarshunt kan kompletteras med LK Styr v.3, RSK 241 73 25 för utomhustemperaturstyrd reglering.

För anpassade skåp, ram/lucka och sockel se sortiment under Installationsskåp.

Leveransomfattning

  • Cirkulationspump Grundfos UPM3 Auto L 15-70 130 med automatisk varvtalsreglering, 1 fas 230 V AC, 50 Hz, max 52 W, 0,52 A
  • 2-vägs styrventil Kvs 2,5, försedd med handmanöverdon
  • VF ventil
  • Temperaturbegränsare
  • Trimventil för primärkretsen
  • Backventil
  • 2 st dykrörstermometrar
  • Avstängningsventiler mot primärsidan
  • Väggkonsol

Dokumentation

Produktblad

LK Fördelarshunt VS2

Monteringsanvisning

LK Fördelarshunt VS2

Monteringsanvisning

Grundfos UPM3 Auto L

Monteringsanvisning

Grundfos UPM3 Auto (SE)

Drift- och underhållsinstruktion

LK Golvvärme Drift- & Underhållsinstruktion

Relaterade produkter

Tillbehör

LK Styr v.3

LK Styr v.3

Utetemperaturkompenserad värmereglering förprogrammerad för LK:s shuntprogram/golvvärmesystem. Bestå...

LK Shuntskåp VS2

LK Shuntskåp VS2

LK Shuntskåp VS2 är avsett att användas där man önskar dölja LK Fördelarshunt VS2 med monterad LK Vä...

Reservdelar

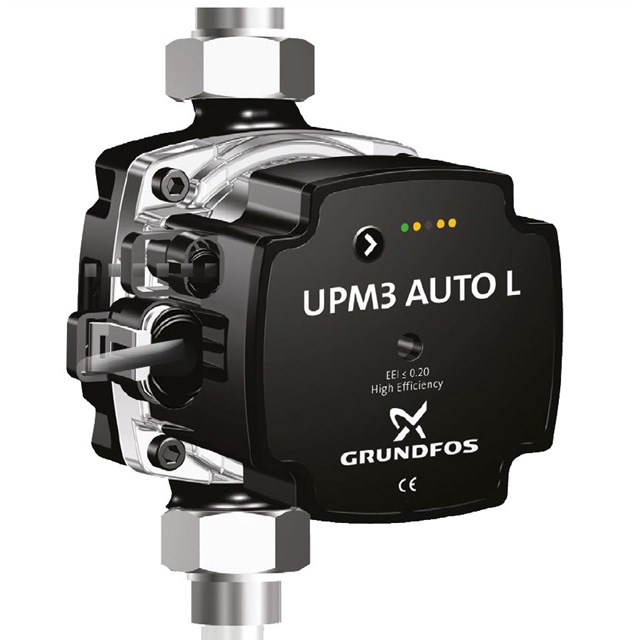

Grundfos UPM3 Auto 15/70

Grundfos UPM3 Auto 15/70

Utbytespump till: LK Fördelarshunt VS2 LK Elpanna -4,5 LK Elpanna -11 LK Byggpanna Levereras inkl 2...

LK Utbytespumpar Elpannor

LK Utbytespumpar Elpannor

Art. nr. 330 30 passar till LK Elpanna EK 6+9 kW, 3-fas 400V samt LK Elpanna Norge EKN 6+9 kW, 3 x 2...

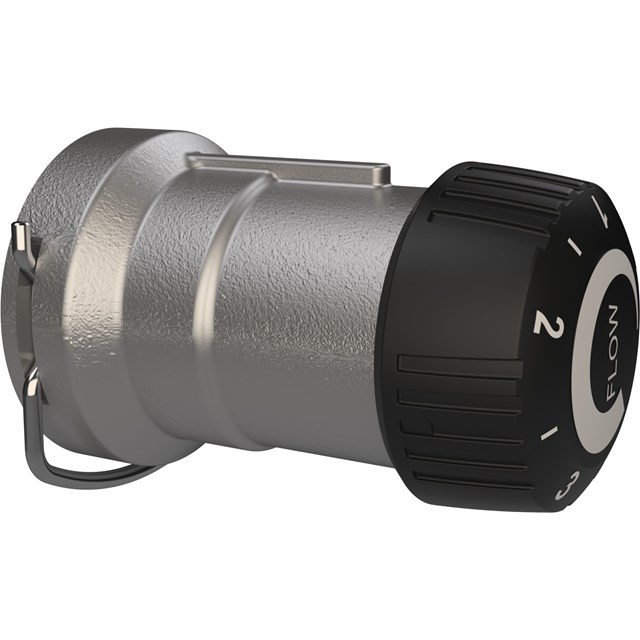

LK Handmanöverdon VS2

LK Handmanöverdon VS2

Reservdel till LK Fördelarshunt VS2.

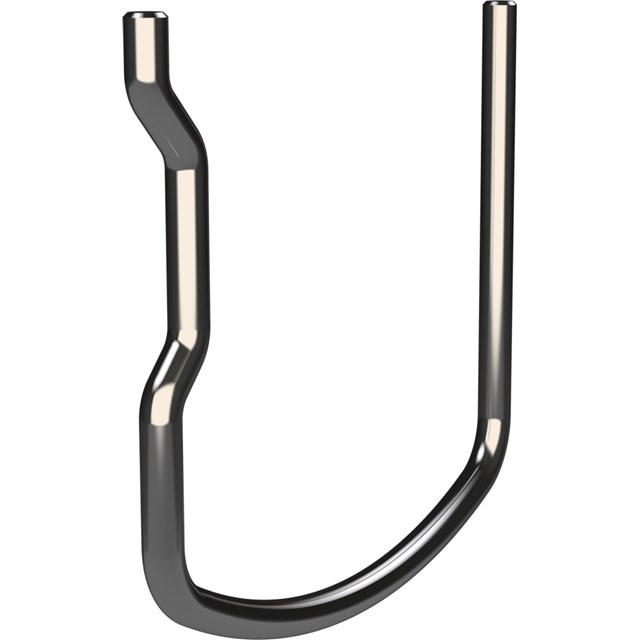

LK Låsbygel till Handmanöverdon VS2

LK Låsbygel till Handmanöverdon VS2

Reservdel till LK Fördelarshunt VS2

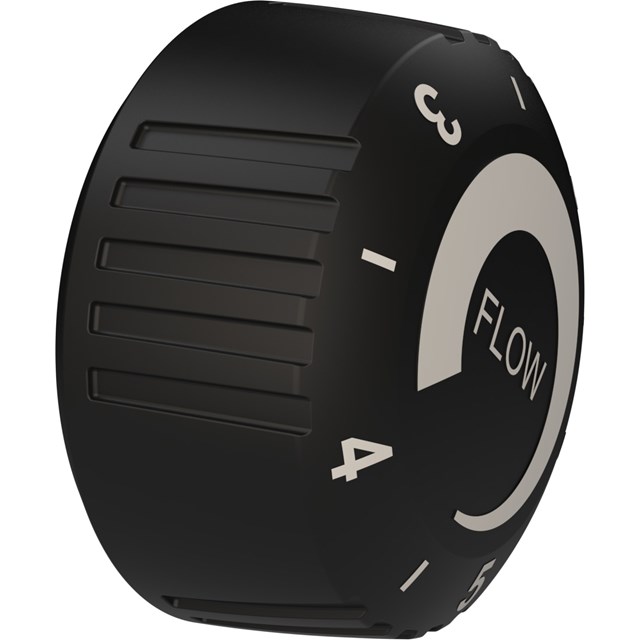

LK Ratt Flow VS2

LK Ratt Flow VS2

Reservdel till LK Fördelarshunt VS2

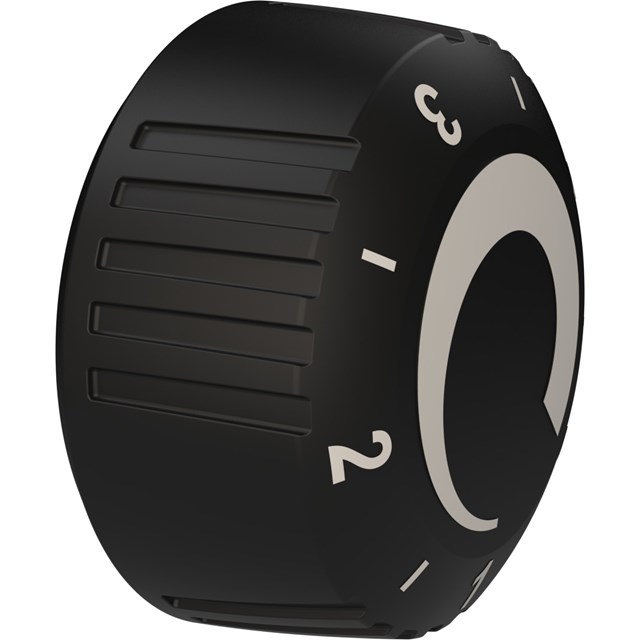

LK Ratt Temp VS2

LK Ratt Temp VS2

Reservdel till LK Fördelarshunt VS2

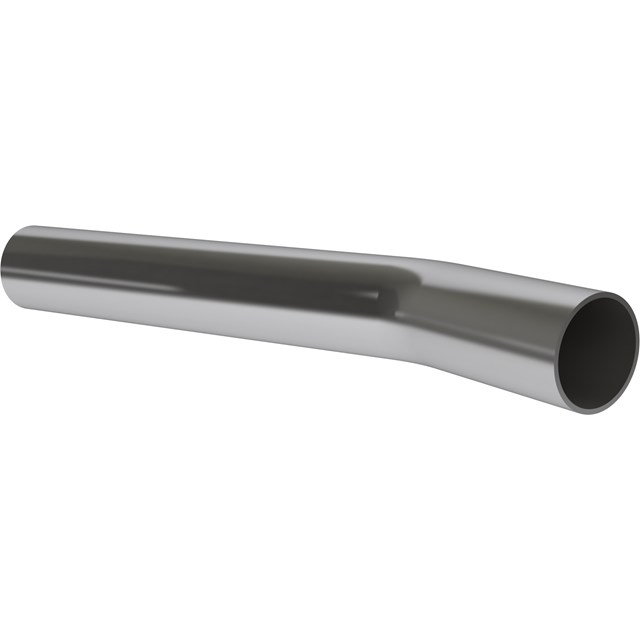

LK Tilloppsrör VS2, långt utförande.

LK Tilloppsrör VS2, långt utförande.

Reservdel till LK Fördelarshunt VS2, rör för anslutning av shunt till vänster om fördelare.

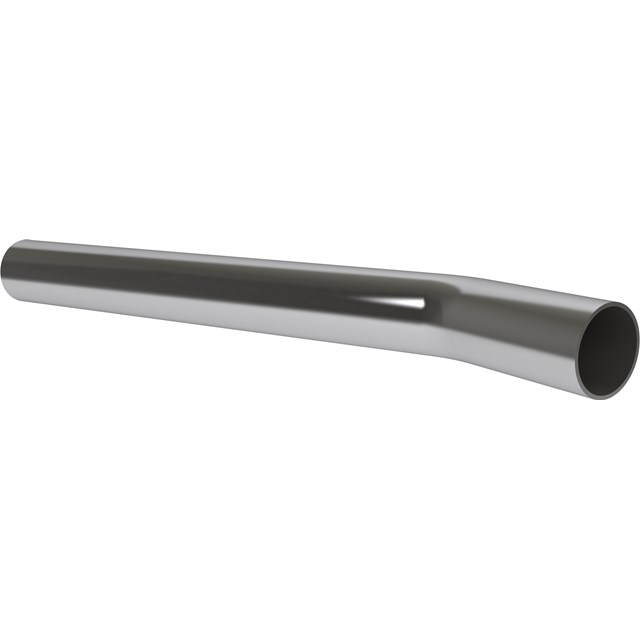

LK Tilloppsrör VS2, kort utförande

LK Tilloppsrör VS2, kort utförande

Reservdel till LK Fördelarshunt VS2, rör för anslutning av shunt till höger om fördelaren.

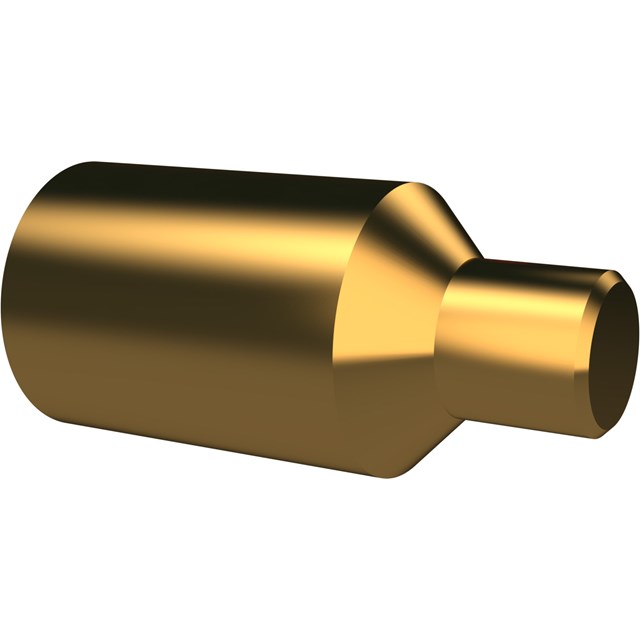

LK Spindelförlängare VS2

LK Spindelförlängare VS2

Reservdel till LK Fördelarshunt VS2

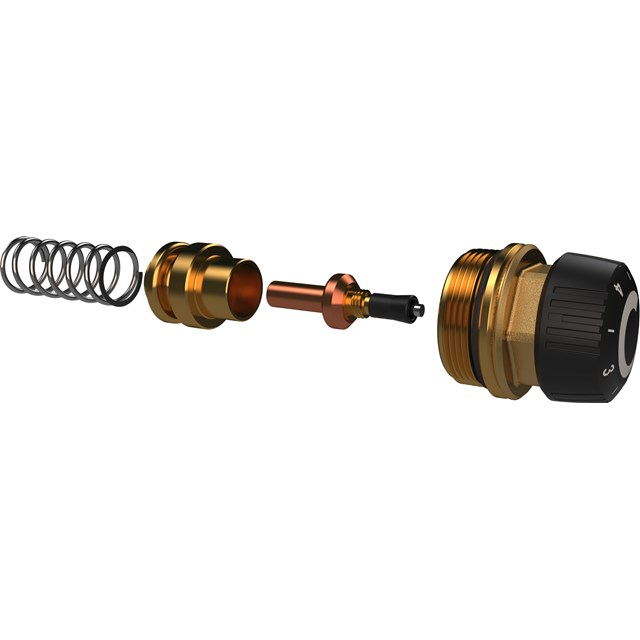

LK Temperaturbegränsare VS2

LK Temperaturbegränsare VS2

Reservdel till LK Fördelarshunt VS2

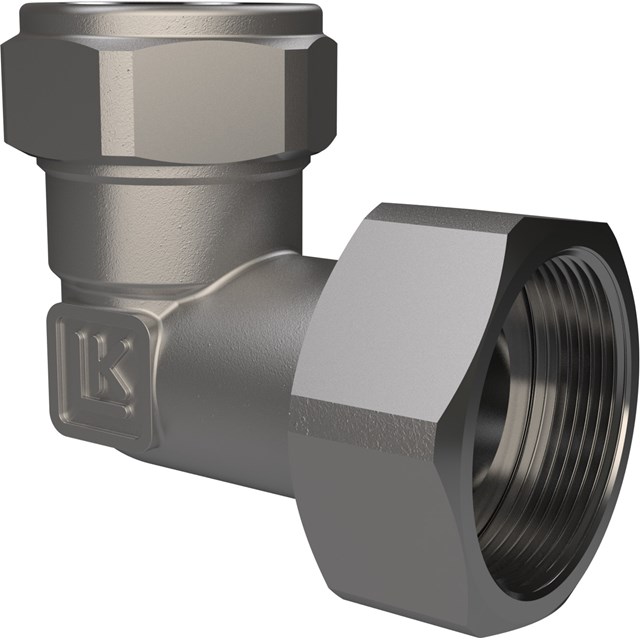

LK Vinkelkoppling pump VS2

LK Vinkelkoppling pump VS2

Reservdel till LK Fördelarshunt VS2

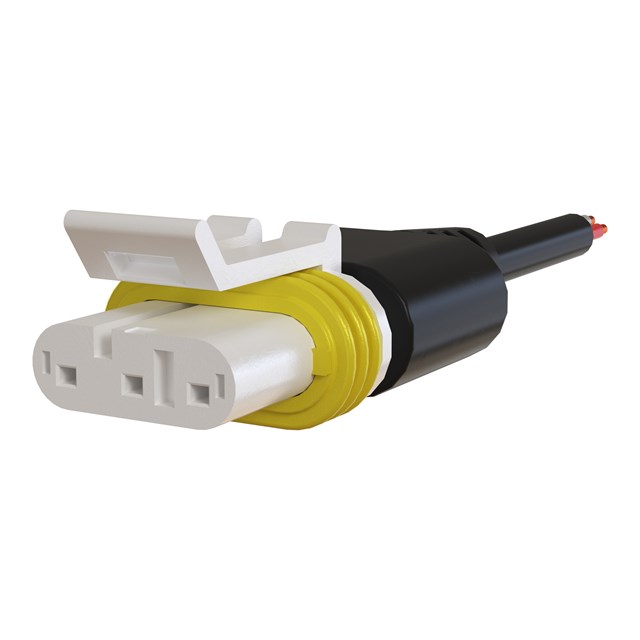

LK Pumpkontakt VS2

LK Pumpkontakt VS2

Reservdel till LK Fördelarshunt VS2

Video

Grundfos UPM3 AutoL pump som fastnat
