Golvsvalka - en oväntad bonusfunktion med LK Golvvärme

Under förutsättning att golvvärmerören är ingjutna i betong eller flytspackel (alternativt förlagda i LK CombiBoard EPS) kan samma golvvärmesystem som under uppvärmningssäsongen används för att värma byggnaden även fungera som distributionssystem för passiv golvsvalka under vår, sommar och höst. Golvsvalka använder passiv kyla från berg-, grundvatten- eller ytjordskollektor. Detta innebär att golvsvalkan i princip blir gratis, förutom energikostnaden för pumpen som cirkulerar vattnet i systemet.

Golvsvalka ger en mängd fördelar i jämförelse med ett aktivt fläktbaserat kylsystem

  • Mycket lägre driftskostnad
  • Systemet är tyst (inga fläktmotorer som bullrar)
  • Driftsäkert (endast ett fåtal ”rörliga delar”)
  • ”bonusfunktion” (samma rör och fördelare som används under värmesäsong för uppvärmning används under vår, sommar och höst för att göra byggnaden lite svalare)

Saker att tänka på!

Tänk på att använda golvmaterial som tål hög relativ fuktighet som till exempel klinker. Massiva trägolv är i princip uteslutet beroende på de stora rörelserna i golv som kan uppstå på grund av temperaturskillnader och fuktskillnader över säsongerna. Ta kontakt med din golvleverantör för rekommendation om lämpligt ytskikt. Notera att LK ska inte kommunicera vad som är lämpligt, det ska golvleverantören ta ansvar för!

  • För att undvika kondensutfällning ska lägsta tillåtna framledningstemperatur väljas med omsorg. En tumregel är att man inte ska ha lägre framledningstemperatur än 18ºC för att därigenom minska risken för kondensutfällning.
  • För bästa effekt/komfort bör solinstrålning begränsas sommartid med solavskärmare, markiser el dyligt.

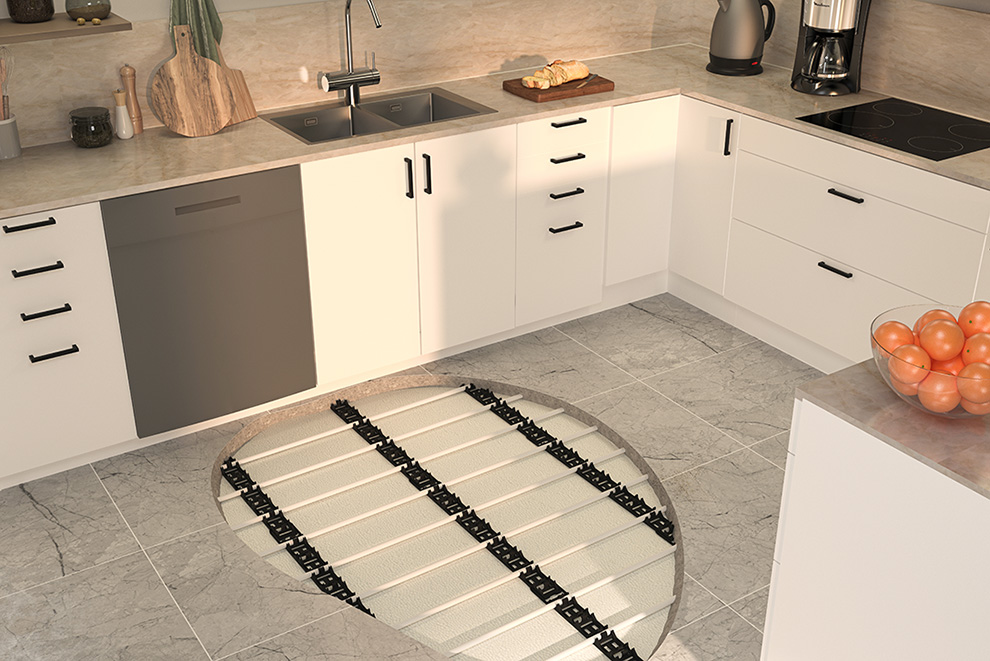

  • Lämpliga golvvärmesystem för golvsvalka är antingen LK Golvvärmelist Combi 16/20, LK Systemskiva 30, LK Folieskiva Silent eller LK CombiBoard EPS.
  • I större fastigheter bör man överväga att installera ett luftbehandlingsaggregat med torkning av luft.
  • LK Rumsreglering Arc har stöd för att hantera golvsvalka. Därför måste golvvärmesystemet alltid styras med LK Rumsreglering Arc.

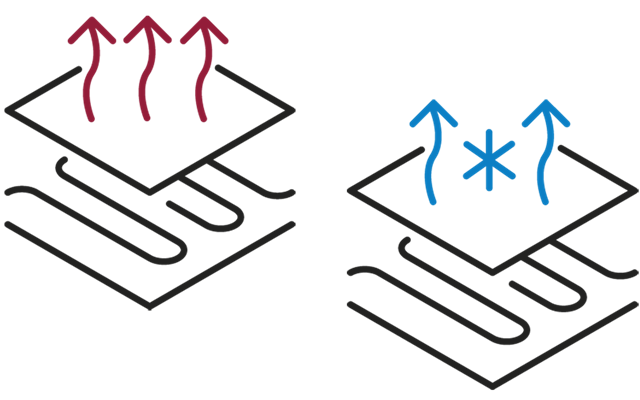

Dimensionering Golvvärme / Golvsvalka

När det gäller dimensionering så optimerar man antingen för golvvärmedrift eller golvsvalka.

  • Golvvärmedrift

    Välj c/c-avstånd, framledningstemperatur och delta (∆) utifrån normal process och guidelines.  Lämpliga golvvärmesystem, se rubrik ovan. I system optimerade för golvvärmedrift blir golvsvalkan en sekundär funktion.

  • Golvsvalka

    När det gäller system som optimeras för golvsvalka används med fördel röravstånd med c/c 240 eller c/c160 och att rör förläggs i dubbelslinga eller snäcka, gäller ingjutna system. Man bör sträva efter låga delta (∆) och täta cc-avstånd. Detta ger en jämnare svalkande effekt.

Eftersom delta (∆) blir lägre, normalt i intervallet 3 – 5 ºC blir flöde högre och ger ett högre tryckfall per meter rör. Detta i sin tur innebär att en given yta kan behöva delas in i fler kretsar vilket leder till krav på större fördelare och större skåp. Det vill säga, en dyrare anläggning i jämfört med en anläggning som är optimerad för golvvärmedrift.

Ytterligare en fördel blir att anläggningen i golvvärmedrift kommer behöva en något lägre framledningstemperatur i jämförelse med en anläggning som är dimensionerad för golvvärmedrift.

Reglerfunktion LK Rumsreglering Arc

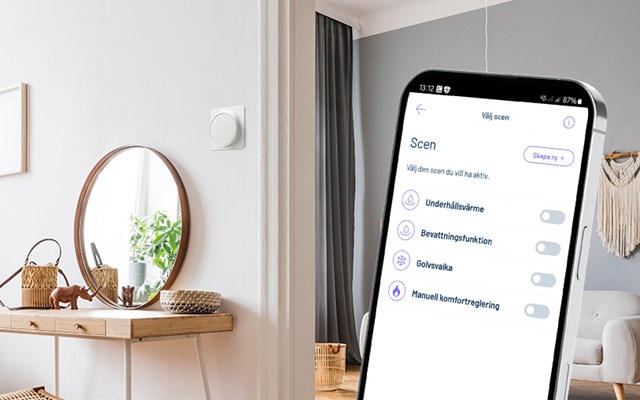

Via LKs app MyLK väljer användaren vilket driftläge LK Rumsreglering Arc ska använda, golvvärme alternativt golvsvalka.

Om LK Rumsreglering Arc detekterar förhöjda värde på luftfuktighet på minst två kretsar stänger Arc alla kretsar till dess att den relativa luftfuktigheten åter igen understiger inställt värde.

En trådförbunden LK ArcSense ska placeras i anläggningens fördelarskåp med uppgift att mäta luftfuktighet. Detta för att så tidigt som möjligt kunna reagera på förhöjd luftfuktighet.

Avgiven effekt golvsvalka

Den svalkande effekten påverkas av olika faktorer:
En faktor är hur man skyddar bostaden från solinstrålning, en annan är fasadens utformning.

Som en grov tumregel kan man räkna med en svalkande effekt om c:a 30 - 40 W/m2 vid en golvyttemperatur på 20ºC och vid en rumstemperatur på 26ºC. Detta brukar motsvara en sänkning av rumstemperaturen på ca 2-3ºC. Byggnadsstommen kyls ned av golvsvalkan vilket gör att byggnaden får en inbyggd tröghet mot temperaturhöjningar.

Om man har högt ställda komfortkrav bör man överväga att komplettera med aktiv kyla via exempelvis konventionell air-condition.
Modbus

LK Modbus TCP / IP

Modbus för optimerad fastighetsautomation

Vi på LK förstår vikten av smart styrning och övervakning i moderna fastigheter, och det är här Modbus-integration kan spela en avgörande roll.
Med Modbusprotokoll TCP / IP kan våra system integreras i fastighetsautomation för övervakning, styrning och optimering av energiflöden.

Modbus-kommunikation ger möjlighet att övervaka och styra system i realtid, vilket kan leda till lägre energikostnader, bättre driftsäkerhet och ökad komfort.

Vid behov av mer information om Modbusprotokoll eller API, tag kontakt med din LK representant.
